氣體流量開關安裝和操作說明書之管道布線篇
（數字流量開關操作手冊）

管道

•確保將金屬管道附件擰緊到所需的扭矩（參見右表）。

•如果超過擰緊扭矩，產品可能會損壞。如果擰緊角度不足，配件可能會松動。

•將管道連接到產品時，只能在金屬管道附件上使用扳手。在其他部件上使用扳手可能會損壞產品。

•避免任何密封膠帶進入管道內部。

•確保管道松動無泄漏。

Metal piping attachment：金屬管道附件

•對于一觸式接頭，插入管子直至其底部，確保無法拉出。

•過度插入力會導致損壞。

•確保管道后沒有泄漏。

•在規定的工作壓力和溫度范圍內使用本產品。

•證明壓力為1.0 MPa。

布線

連接器接線

•只能在關閉電源的情況下進行連接。

•使用單獨的路徑進行產品接線以及任何電源或高壓接線。否則，可能會因噪音而導致故障。

•使用市售時，確保FG端子接地可用的開關電源。連接開關電源時,對于產品，開關噪聲將疊加，產品規格可以不再滿足。這可以通過插入噪聲濾波器來防止，例如線路噪聲

濾波器和鐵氧體磁芯，在開關電源和產品之間，或通過使用串聯電源代替開關電源。

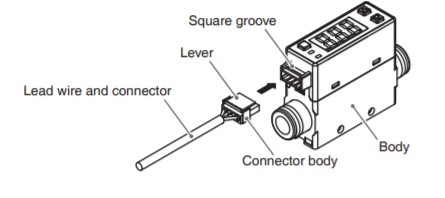

連接/斷開連接

•安裝連接器時，將其直接插入插座，握住控制桿和連接器主體，并推動連接器，直到杠桿鉤入外殼，并鎖定。

•拆下連接器時，向下按壓桿以釋放連接器外殼并將連接器直接拔出。

Square groove：方槽
Lever：杠桿
Lead wire and connector：引線和連接器
Connector body：連接器主體
Body：身體

氣體流量開關安裝和操作說明書之管道布線篇今天先介紹到這里，后續關于氣體流量開關安裝和操作說明書之安全必看篇、流量設置、功能設置、管道、布線等更多操作說明在之前以及后續的文章中一一呈現，請隨時關注查看。
