小型防爆帶指示燈熱導式流量開關NK-600E型

更新：2018-08-22 ?????點擊： 0

品牌：???
型號：???NK-600E型

產品介紹

?熱導式流量開關（防爆型）NK-600E型原理、結構

NK-600E系列熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢﹑銹垢等污垢附著，抗污能力相對更強，工作相對更穩定。

?熱導式流量開關（防爆型）NK-600E型特點

錐形探頭設計，可防止介質中纏繞物的纏繞。全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar ,指示燈直接顯示流量，可選繼電器﹑模似量輸出或模似開關量一體化輸出。
NK-600E系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低/提高流速；介質存在/不存在；介質流動/靜止；監控管道內流體流速大小﹑斷流監測或防止泵的空轉。被廣泛應用于石油化工﹑電力﹑治金﹑鋼廠﹑造紙﹑食口品加工﹑水處理﹑電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

?熱導式流量開關（防爆型）NK-600E型技術參數

設定范圍：     1...150cm/s（水），3...300cm/s（油），20...2000（空氣）
信號輸出：     PNP、NPN、繼電器﹑¹⁾常開+常閉（SPDT）
供電：         24V±20%DC²⁾
接通電源：     最大400mA（PNP或NPN型）最大1A48VAC/DC（繼電器型）
空載電流：     最大80mA
流量指示：     LED排（6個）
設定方式：     電位計設定
耐壓范圍：     100bar
介質溫度變化：≤4℃/s
響應時間：    1...13s，典型值2s
初始化時間：  約8s
電氣保護：    反相，短路，過載保護
防爆等級：    ExdII CT6
防護等級：    IP67
介質溫度：　　-20...100℃
環境溫度：　　-20...80℃
儲存溫度：　　-20...100℃
接線方式：    M12接插件
材質：        探頭：不銹鋼   外殼：不銹鋼　　　　　　　　　　　　　　　　　
重復精度：　　±2%

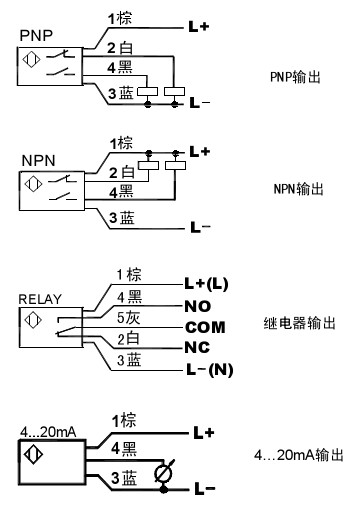

?熱導式流量開關（防爆型）NK-600E型接線圖

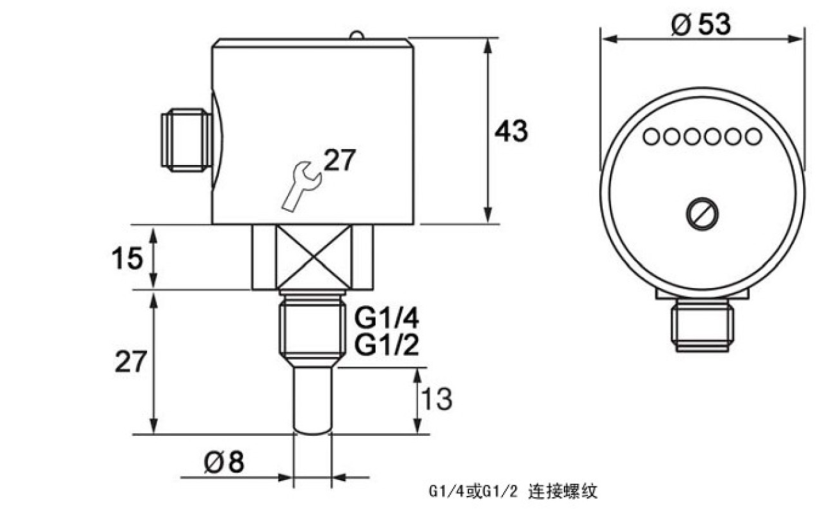

?熱導式流量開關（防爆型）NK-600E型尺寸圖

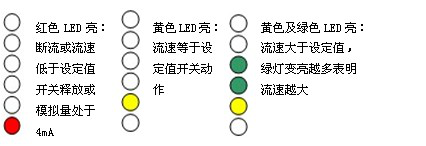

?熱導式流量開關（防爆型）NK-600E型 LED功能及設定（開關量型）

將流量開關裝好，使介質以需要監測的流速流動，調整電位計,使第一個綠色LED恰好變亮。此后當流速低于當前值時，開關就釋放。若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。

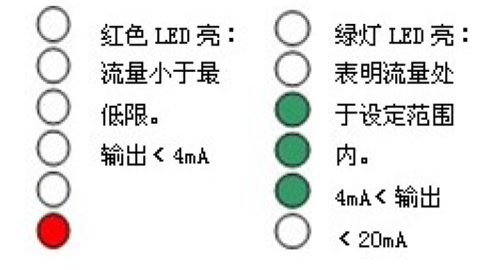

?熱導式流量開關（防爆型）NK-600E型 LED功能及設定（模擬量型）

模擬量輸出型流量傳感器，輸出為4···20mA，正比于流速，輸出為非線性。每個傳感器有兩個旋鈕，一個為“上限（20mA）”一個為“下限（4mA）”，用于輸出設定。

將流量傳感器裝好，使介質以需要檢測的低限流速流動，調整下限旋鈕，使第四個綠色LED亮（20mA）此后，輸出將正比于靜止和上限之間的流速，即4mA對應靜止流速，20mA對應上限流速。

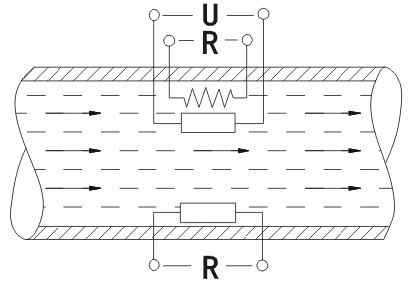

?熱導式流量開關（防爆型）NK-600E型工作原理

EX-600系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。

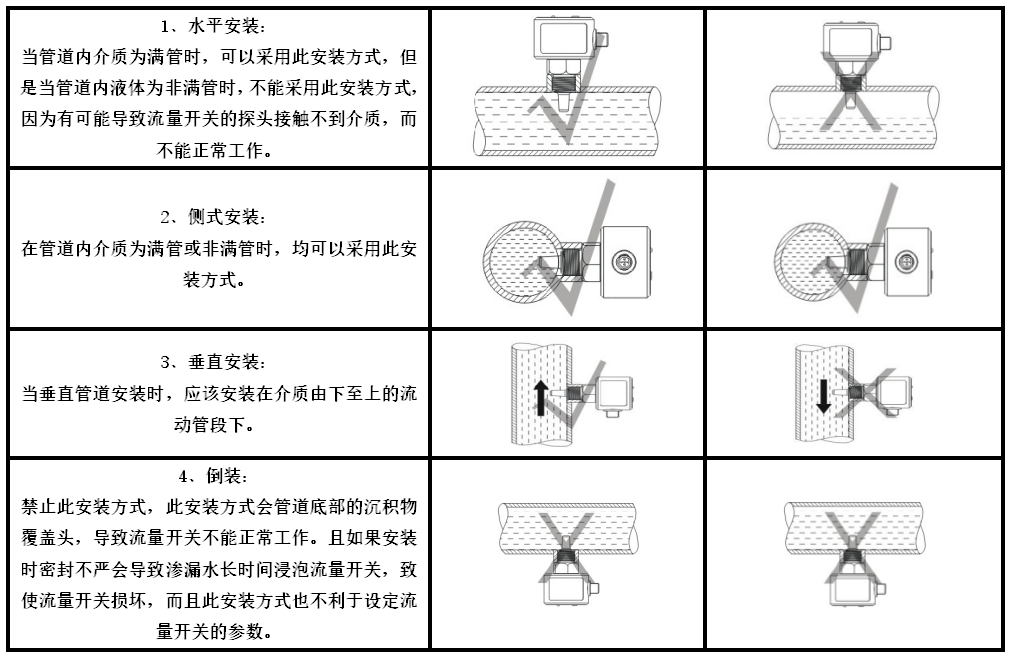

?熱導式流量開關（防爆型）NK-600E型安裝說明

?熱導式流量開關（防爆型）NK-600E型選型表

	螺紋	螺紋接口	供電	輸出	探桿	插件	祥述
NK600EX							XK-600E系列電子式流量開關（傳感器）
	G12						接口螺紋G1/2
	G14						接口螺紋G1/4
	M						常規螺紋定制
		H					接口螺紋　外螺紋
			D				直流24V±20%供電
				P			PNP輸出
				N			NPN輸出
				G			繼電器輸出
				A			4···20mA輸出
				R			常開+常閉輸出（SPDT）
					K		探桿長度定制（K）(15mm—50mm)
						T	直接附線式

訂貨提示：選型完畢后，請再次核對型號各項是否與所需一致、量程是否正確、輸出信號是否正確、是否有可選項、附件漏選

?熱導式流量開關（防爆型）NK-600E型使用注意事項

收到產品后，請檢查包裝及外形是否完好，并核對型號和規格是否與您選購的產品相符。
通電之前請務必檢查供電電壓是否正確，連線是否正確。因為連續錯誤導致的產品燒壞或負載產品損壞，公司不保修。
請勿帶電安裝！
在安裝過程中，使用六角扳手，不得強力安裝或者拆卸。否則容易損壞產品，特別是按照螺紋和殼體。
出現非正常現象，除非具備產品調節設備和技能，否則請將聯系我公司售后技術人員。

此內容僅供參考，產品具體特性和使用場景，選購時請先聯系工程師屠先生進行詳細咨詢。
