數顯流量開關NK100-1模擬量輸出

更新：2018-08-22 ?????點擊： 0

品牌：???臬克
型號：???NK100-1

產品介紹

?藍色面貼款熱式流量計流量開關原理、結構

基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。

?藍色面貼款熱式流量計流量開關特點

無活動部件，免維護，安裝方便，一種型號適用多種管徑要求，開關量連續可調，極低的壓力損失，結構緊湊，LED顯示流動趨勢及開關狀態

?藍色面貼款熱式流量計流量開關應用

氣液兩用型，可用于氣動和液壓系統，可用于循環水，切削液及潤滑油的斷流檢測，以及泵的空轉保護。

?藍色面貼款熱式流量計流量開關技術參數

l 設定范圍：     1...150cm/s（水），3...300cm/s（油），
                   20... 2000（空氣）
l 信號輸出：     PNP、NPN、繼電器﹑模擬量（4-20mA）
                   ¹⁾常開+常閉（SPDT）
l 供電：         24V±20%DC²⁾ 或者230V±15%AC
l 接通電源：     最大400mA（PNP或NPN型）
                    最大4A（繼電器型）
l 空載電流：     最大80mA
l 流量指示：     LED排（6個）
l 設定方式：     電位計設定
l 耐壓范圍：     100bar
l 介質溫度變化：≤4℃/s
l 響應時間：    1...13s，典型值2s
l 初始化時間：  約8s
l 電氣保護：    反相，短路，過載保護
l 防護等級：    IP67
l 介質溫度：　　-20...80℃
l 環境溫度：　　-20...80℃
l 儲存溫度：　　-20...100℃
l 接線方式：    M12接插件/直接附2米線可選
l 材質：        探頭：四氟乙烯   外殼：PBT　　　　　　　　　　　　　　　　　
l 重量：    　　0.4kg

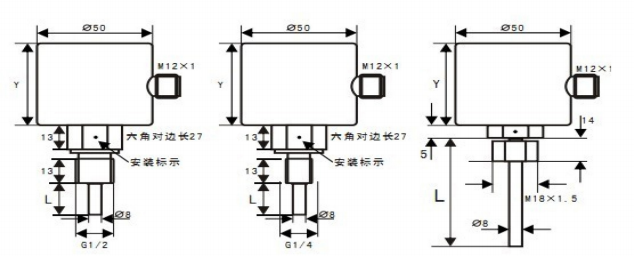

?藍色面貼款熱式流量計流量開關外形尺寸

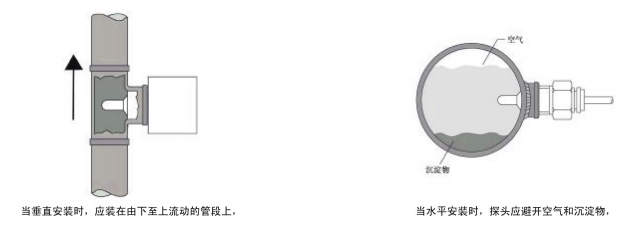

?藍色面貼款熱式流量計流量開關安裝

?藍色面貼款熱式流量計流量開關選型表

NK100-1	-	G12	H	D	P	P	Q	詳述
NK100-1								NK100-1熱式流量開關（傳感器）
		G12						接口螺紋G1/2
		G14						接口螺紋G1/4
			H					接口螺紋外螺紋
				D				直流24V±205供電
				W				交流230V±15%
					P			PNP輸出
					N			NPN輸出
					C			繼電器輸出
					A			4...20mA輸出
					D			繼電器+4...20mA輸出
						R		常開+常閉輸出（SPDT）
							Q	接插件式
							C	直接附線式
