再談壓力開關工作原理
壓力開關是一種檢測流體壓力存在的開關。壓力開關通常使用膜片或波紋管作為壓力感應元件，其動作會觸發一個或多個開關觸點。壓力開關的工作原理，我們可以通過以下的內容進行理解。
回憶一下《開關基礎》一文，開關的正常狀態是無刺激的靜止狀態。當壓力開關感測到最小壓力（例如施加的壓力，或在某些情況下為真空狀態）時，它將處于正常狀態。對于壓力開關，正常狀態是指低于開關跳閘閾值的任何流體壓力。

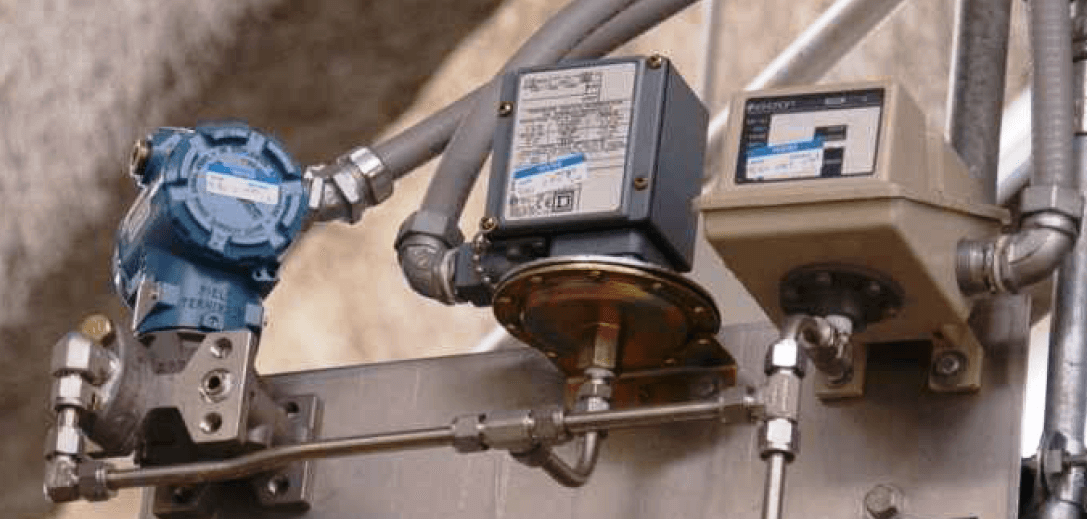

下圖顯示了兩個壓力開關，它們感應到的壓力與電子壓力變送器（最左側的設備）相同，因為它們都已連接到公共管中
壓力開關
壓力開關的傳統設計使用波登管作為壓力感應元件，并使用部分充滿汞的玻璃燈泡作為電氣開關元件。當施加壓力使波登管充分彎曲時，玻璃燈泡會傾斜到足以使汞掉落到一對電極上的程度，從而形成電路。大量這種設計的壓力開關以 Mercoid品牌出售，其中一些出現在蒸汽鍋爐的照片中（帶有玻璃蓋的圓形裝置可檢查波登管和水銀傾斜開關） ：
這些壓力開關之一的特寫照片出現在這里。布爾登管為灰色，直徑幾乎與圓形開關外殼一樣寬。水銀傾斜開關瓶帶有黃色的塑料蓋，覆蓋了其外部電觸點：
壓力開關安裝
該開關平衡了壓力傳感元件產生的力抵靠機械彈簧。彈簧的張力可由技術人員調節，這意味著該開關的跳閘點是可調節的。
該開關的設置之一是死區或壓差設置，在下部窗口中可以看到。此設置確定跳閘后將開關重新設置為正常狀態所需的壓力變化量。例如，跳閘點為67 PSI（在67 PSI時改變狀態，正在增加）的高壓開關在63 PSI的壓力減小時重置回其正常狀態，其壓力為死區或差壓設置為4 PSI（67 PSI-63 PSI = 4 PSI）。
不應將表壓開關的差壓設置與真正的差壓開關相混淆。
