靶式流量開關NK-01BT系列不銹鋼

更新：2022-03-29 ?????點擊： 0

品牌：???臬克
型號：???NK -01BT

產品介紹

NK-01BT系列流量開關產品介紹：

NK-01BT系列流量開關采用靶式傳感器，可用于水冷卻系統或潤滑油路系統作為流量控制器或報警保護作用。也可用于檢測，觀察液體流量的繼動器，一般用于空氣調節，供水設備方面的用途，用于感應流經管道的液體流量變化，如水，乙烯，乙二醇或其它非危害性液體，其典型應用在需要有連鎖作用或“斷流”保護的場所。設定值為可調，用戶可根據需要自行調整。

NK-01BT系列流量開關選型表

型號	產品規格
NK-01Bb	接頭,靶桿(材料為黃銅)塑料件(阻燃ABS)其他零件一律采用304不銹鋼(無電鍍零部件)
NK-01BH	接頭,靶桿(材料為黃銅)塑料件(阻燃ABS)其他零件一律采用304不銹鋼(無電鍍零部件)
NK-01BS	接頭,靶桿,波紋管一律采用不銹鋼(S316 S304), 塑料件(阻燃ABS),(無電鍍零部件)
NK-01BO	接頭,靶桿(材料為黃銅)塑料件(阻燃ABS)其他零件一律采用304不銹鋼(無電鍍零部件)(電器部件為日本OMRON)
NK-01BN	接頭(增強工程塑料)靶桿(材料為黃銅),塑料件(阻燃ABS),其他零件一律采用304不銹鋼

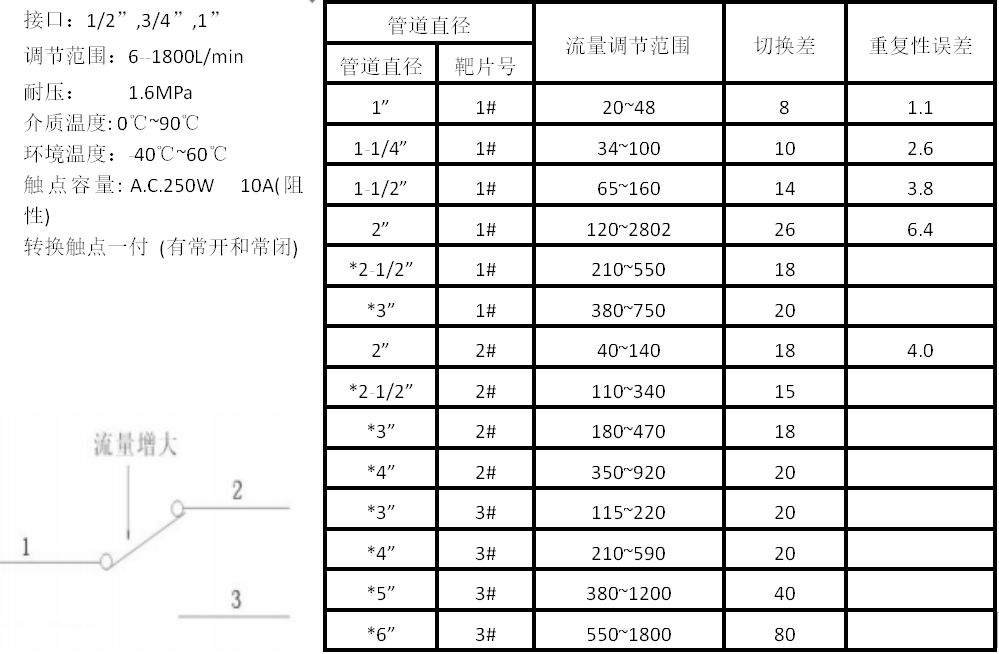

NK-01BT系列流量開關技術參數

NK-01B系列流量開關電氣參數

(A) 額定電壓(V) 額定電壓		A.C.110	A.C.220
非誘導電流		10	8
誘導電流	滿載電流	10	8
誘導電流	瞬時電流	30	48

NK-01BT系列流量開關型號和參數

型號	連接尺寸（英制螺紋）	外殼	適用介質	與介質接觸材料
靶式流量開關 NK-01BT	1/2’’	阻燃ABS防護罩殼	水或其它無腐蝕性液體	銅材質
	3/4”
	1”
	1/2”		帶腐蝕性液體	耐腐蝕不銹鋼材質
	3/4”
	1”

NK-01BT系列靶式流量開關安裝和調整

1.打開流量開關外殼;
2.開關出廠時已設定在約為最小流量值。調高流量設定值，順時針旋轉調節螺絲①;
3.按動靶片來檢查微動開關是否正常工作，過多的逆時針旋轉調節螺絲，可能導致流量開關失效;
4.安裝結束后，請通過按動流量開關杠桿數次來檢查，一旦發下杠桿回復時沒有“咔嗒“聲，順勢正旋轉調節螺絲直到回復時有“咔嗒“聲；
5.禁止取出螺絲固定夾②，否則將造成流量調節螺絲失效;
6.漆封的調節螺絲③僅供出廠調整流量開關狀態，請勿改變或調解;
7.應觀察三個工作周期，確定開關和與之聯系運轉正常，并及時蓋上開關外殼。

NK-01BT系列流量開關注意事項

1.安裝前請仔細檢查流量開關，包裝應完整，外觀應無損傷及變形。如有問題，請與生產廠家聯系;
2.流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。

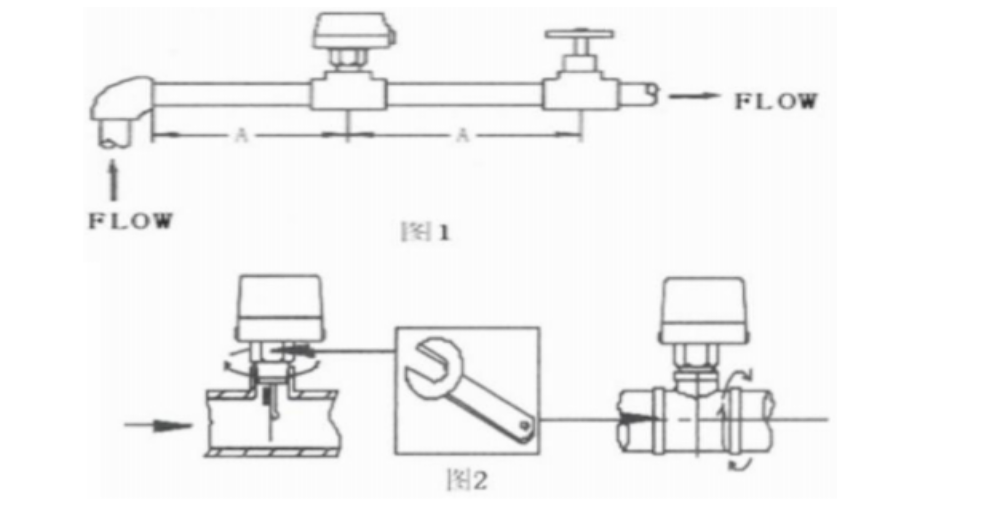

3.流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置;(圖1)
4.安裝接線時，請注意以下事項:
*絕對禁止扳手碰撞開關底板，導致流量開關變形失效;
*為避免觸點及損害設備，在接線或進行調試時，應切斷電源;
*接線時，絕對禁止調節微動開關接線端子,接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微動開關本身位置移位，導致流量開關失效;
*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效;
*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。
